TFT-Ersatzmonitor für Heidenhain TNC410, TNC426 und TNC430 mit BF120
Bedienkonsolen
Kurzbeschreibung

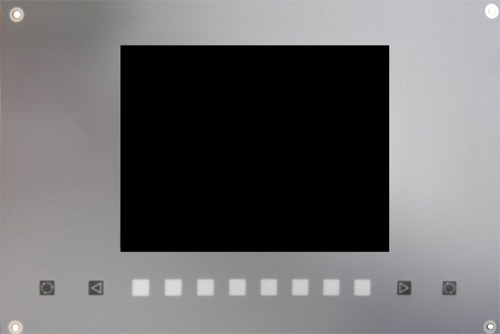

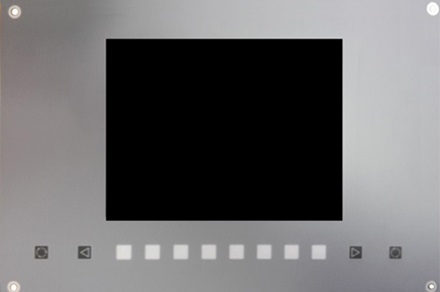

Der Monitor SEM10-F-BF120 ist der vollwertige und kompatible Ersatz für die Bedienpanel BF120 mit der ID-Nr. 313506-02 an der Steuerung TNC410, TNC416, TNC426 und TNC430 von Heidenhain. Die Anschlüsse für das Grafiksignal und der Tastatur sind kompatibel zur Steuerung, somit kann ein Austausch der Geräte sehr einfach erfolgen. Der Monitor hat eine langlebige Folientastatur in der Frontplatte integriert, die von der Lage und Funktion der Tasten gleich dem Originalgerät ist. Das Steuerungstiming ist voreingestellt, d.h. nach dem Anschluss ist der Monitor sofort betriebsbereit. Auf der Rückseite befindet sich ein Regler für die Helligkeitseinstellung.

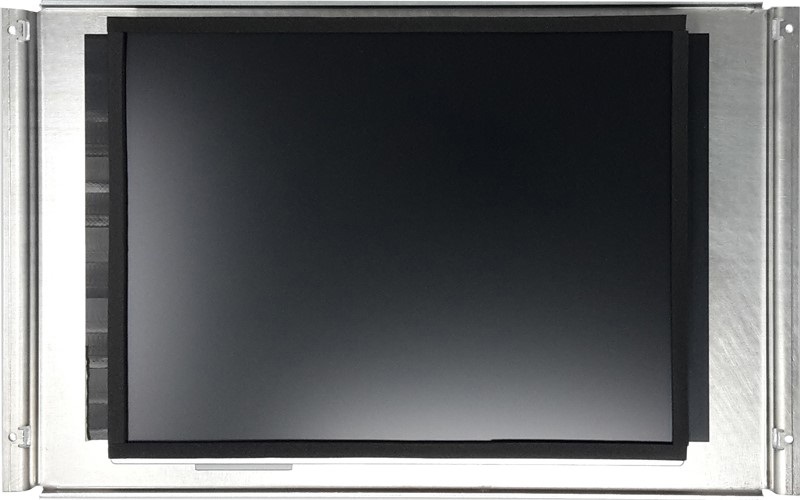

Als Alternative kann das Monitormodul SEM10-O verwendet werden.
Es wird von hinten auf die vorhandene Frontplatte geschraubt, die Befestigungspunkte sind gleich dem Originalgerät.
Ersatzmonitore
SEM10-F Heidenhain TNC4xx - BF120
SEM10-O Heidenhain TNC4xx - BF120/129
Kontakt
Telefon: +49 (0)2751-9209703
E-Mail: info@cnc-ersatzmonitor.de
Technische Daten
Steuerung: Heidenhain TNC-410, TNC-416, TNC-426, TNC-430
Originalmonitor: 10,4'' TFT BF120 (ID 313 506-02)
Maschinen:
Ersatzmonitor: SEM10-F-BF120, SEM10-O-BF120-129
Spannungsversorgung: 24VDC über Schraubklemmen
Anschluß: D-SUB62 (Video), D-SUB9 (Tastatur)
sichtbares Bild: 211x158 mm
Art.-Nr.: 10030856 SEM10-F, 10030855 SEM10-O
