TFT-Ersatzmonitor für Heidenhain BF150
Bedienkonsole
Kurzbeschreibung

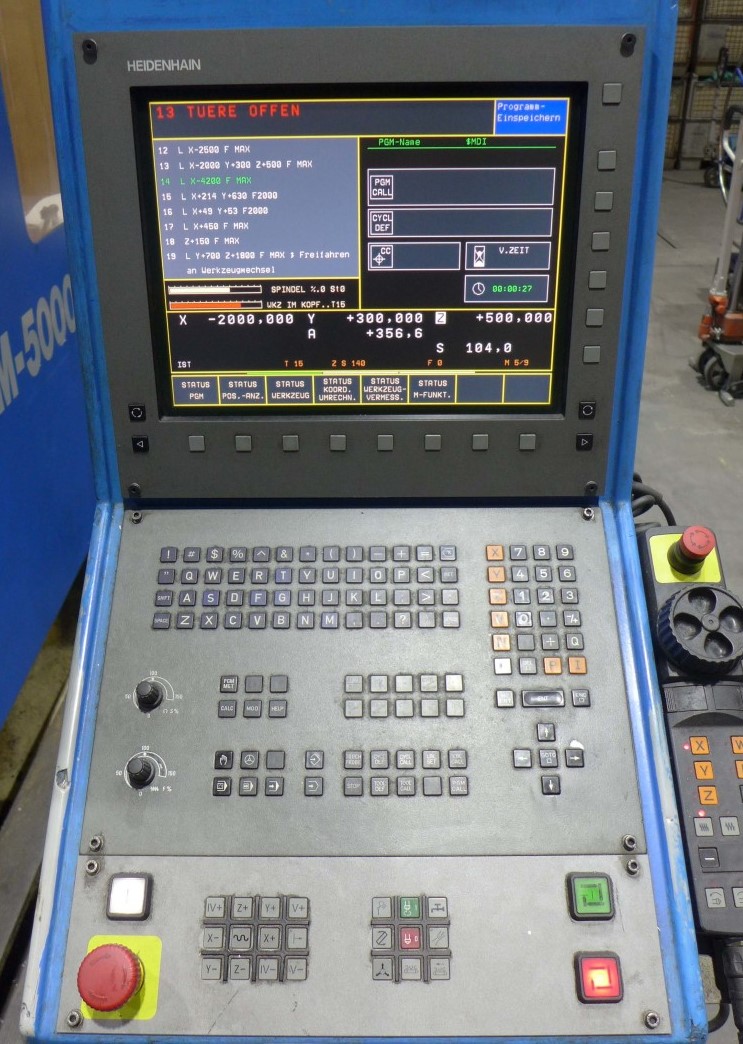

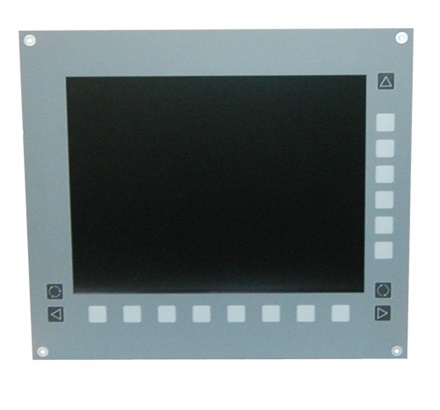

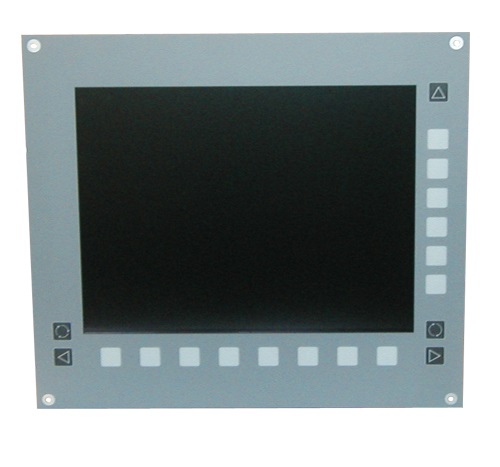

Der Monitor SEM15-F-BF150 ist der vollwertige und kompatible Ersatz für die Bedienpanel BF150 mit der ID-Nr. 353 522-0x und ID 365 340-0x an der Steuerung iTNC530 von Heidenhain. Die Anschlüsse für das Grafiksignal, der Tastatur sind kompatibel zur Steuerung, somit kann ein Austausch der Geräte sehr einfach erfolgen. Der Monitor hat eine langlebige Folientastatur in der Frontplatte integriert, die von der Lage und Funktion der Tasten gleich dem Originalgerät ist. Das Steuerungstiming ist voreingestellt, d.h. nach dem Anschluss ist der Monitor sofort betriebsbereit.

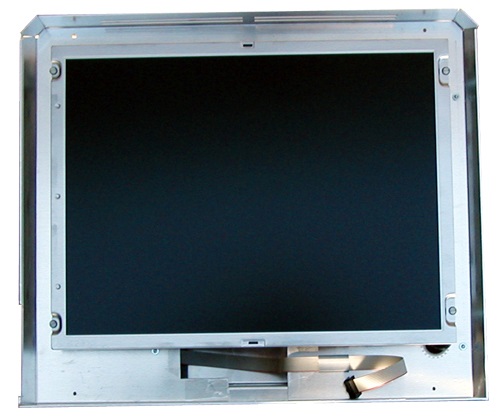

Als Alternative kann der Openframe Monitor SEM15-O-BF150 eingesetzt werden. Das Monitormodul wird von hinten auf die vorhandene Frontplatte geschraubt, die Befestigungspunkte sind gleich dem Originalgerät.
Ersatzmonitore
SEM15-F Heidenhain iTNC530/ BF150
SEM15-O Heidenhain iTNC530 / BF150
Kontakt
Telefon: +49 (0)2751-9209703
E-Mail: info@cnc-ersatzmonitor.de
Technische Daten
Steuerung: Heidenhain iTNC530
Originalmonitor: 15'' TFT BF150 ID 353 522-01, ID 353 522-02, ID 353 522-03, ID 353 522,04, ID 365 340-01, ID 365 340-02, ID 365 340-03, ID 365 340-04 (nur SEM15-F)
Maschinen:
Ersatzmonitor: SEM15-F BF150 oder SEM15-O-BF150
Spannungsversorgung: 24VDC über Schraubklemme
Anschluß: D-SUB44 (Video), D-SUB9 (Tastatur)
sichtbares Bild: 304x228 mm
Art.-Nr.: 10030983 SEM15-F, 1030955 SEM15-O
