TFT-Ersatzmonitor für Grundig ManualPlus
Bedienkonsole
Kurzbeschreibung
Die Monitore SEM12-K werden als Ersatz von 14” Röhrenmonitoren an der Steuerung Grundig/ ManualPlus von Heidenhain eingesetzt. Das Steuerungstiming ist voreingestellt, d.h. nach dem Anschluss ist der Monitor sofort betriebsbereit. Feineinstellungen können bei Bedarf über das On- Screen-Menü eingestellt werden. Die Anschlüsse für das Grafiksignal und die Spannungsversorgung sind kompatibel zur Steuerung, somit kann ein Austausch der Geräte sehr einfach erfolgen. Der Monitor wird an dem vorhandenen Chassis der Röhre befestigt und der Frontadapter, der die Krümmung der Bildröhre nachbildet, sitzt passgenau in dem Ausschnitt der Front des Bedienpultes. Die Geräte sind mit einer entspiegelten Schutzscheibe ausgestattet, die eine frontseitige Schutzklasse von IP65 gewährleistet.

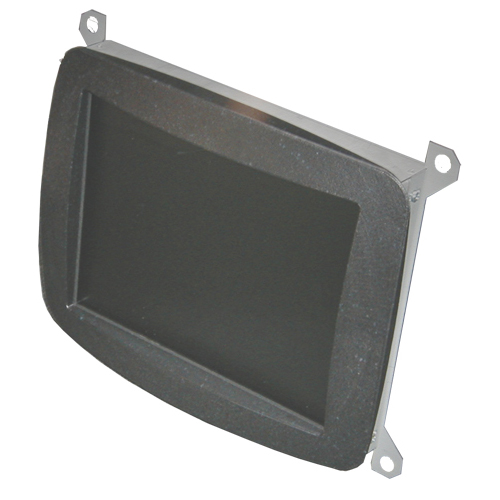

Ersatzmonitor
SEM12-K Grundig ManualPlus
Kontakt
Telefon: +49 (0)2751-9209703
E-Mail: info@cnc-ersatzmonitor.de
Technische Daten

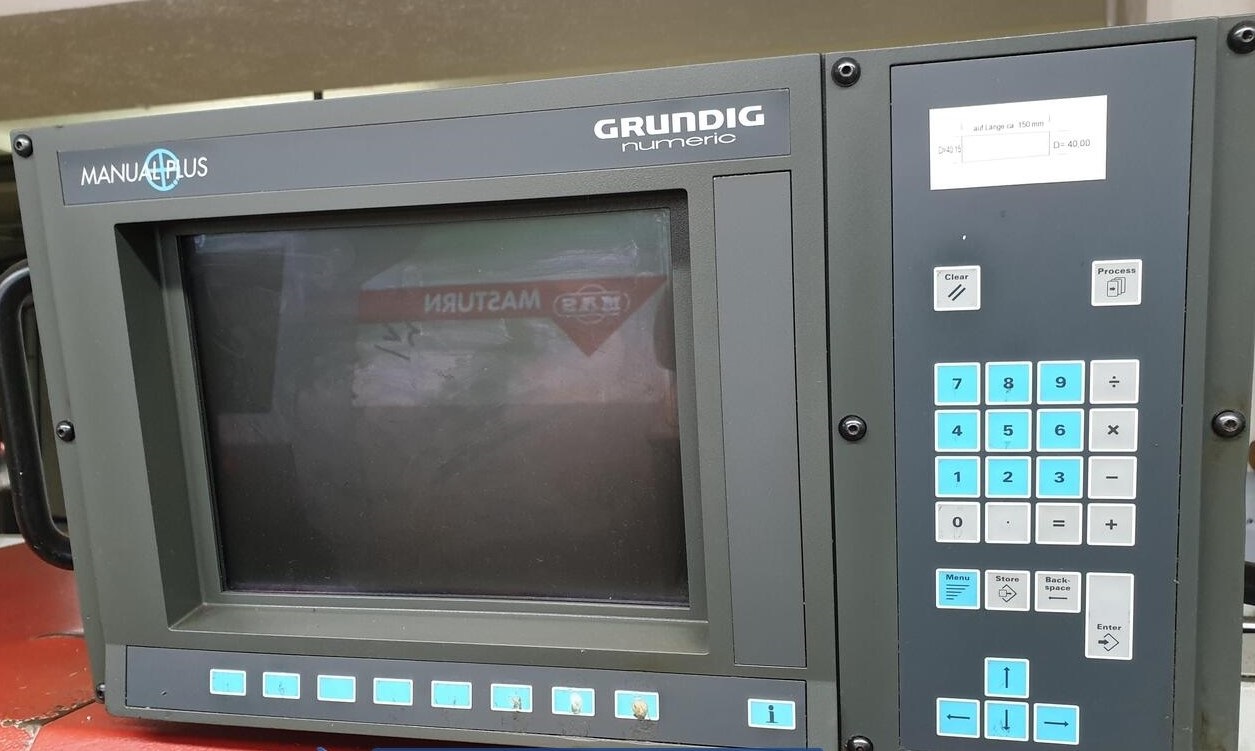

Steuerung: Grundig ManualPlus
Originalmonitor: 14'' CRT MC14017U-711B
Maschinen:
Ersatzmonitor: SEM12-K ManualPlus
Spannungsversorgung: 115/230 VAC
Anschluß: D-SUB25 (25-polig, 2-reihig)
sichtbares Bild: 246x185 mm
Art.-Nr.: 10030735
