TFT-Ersatzmonitor für Gildemeister CTXxxx EPL-2
Bedienkonsolen
Kurzbeschreibung

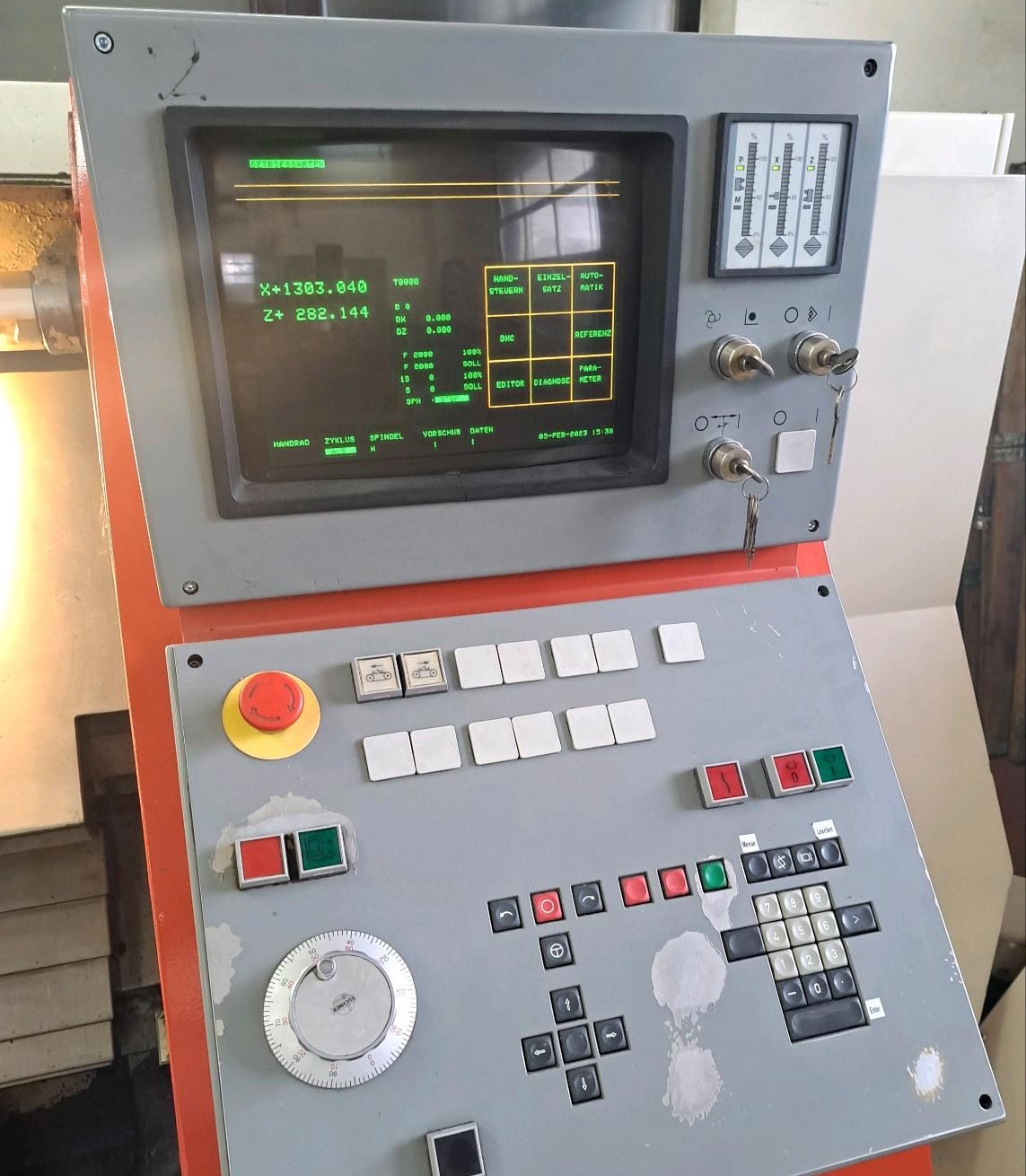

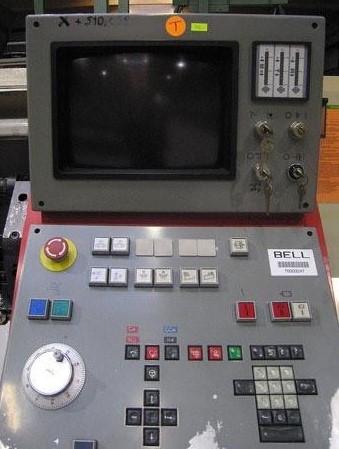

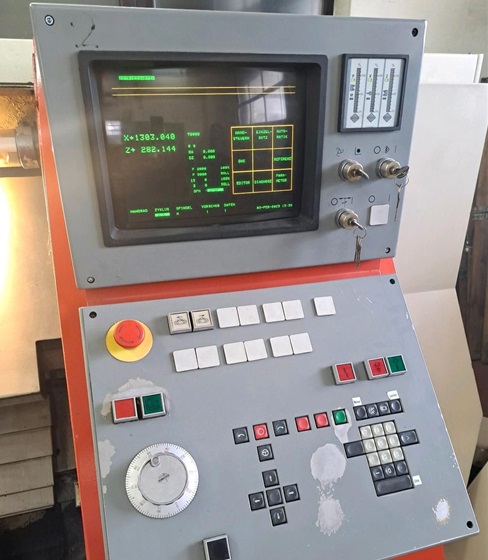

Die Monitore SEM12-K werden als Ersatzmonitore für 14” Röhrenmonitore / CRT an den Steuerungen EPL.2 von Gildemeister (CTX 200/400/500/600) eingesetzt. Das Steuerungstiming ist voreingestellt, d.h. nach dem Anschluss ist der Monitor sofort betriebsbereit. Feineinstellungen können bei Bedarf über das On-Screen-Menü eingestellt werden. Die Anschlüsse für das Grafiksignal und die Spannungsversorgung sind kompatibel zur Steuerung, somit kann ein Austausch der Geräte sehr einfach erfolgen. Die TFT-Monitore haben eine Frontadapter, der die Krümmung der Röhre nachbildet und einen passgenauen und einfachen Einbau in den vorhandenen Ausschnitt des Bedienpanels ermöglicht. Bei vorhandener Schutzscheibe wird der SEM12-F verwendet. Die Montage erfolgt an den Befestigungspunkten des Röhrenchassis.
Ersatzmonitore

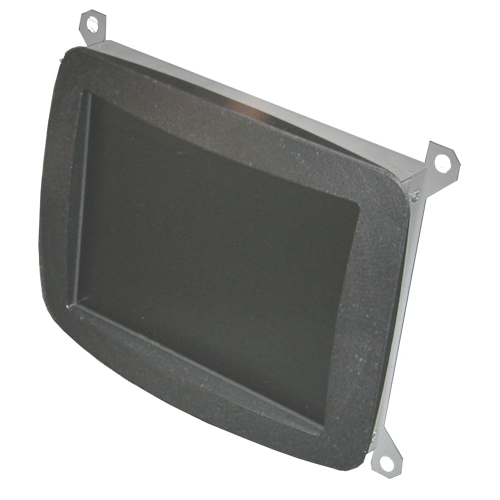

SEM12-K Krümmungsadapter für Gildemeister-Bedienpanel CTX200, CTX400, CTX500, CTX600 / EPL-2 ohne Scheibe

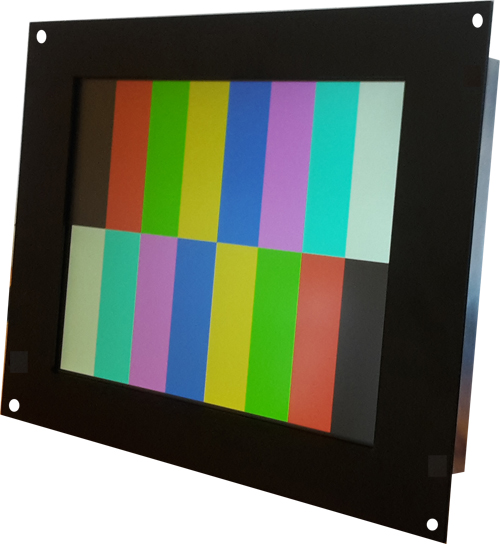

SEM12-F für Gildemeister-Bedienpanel CTX200, CTX400, CTX500, CTX600 / EPL-2 mit Schutzscheibe
Kontakt
Telefon: +49 (0)2751-9209703
E-Mail: info@cnc-ersatzmonitor.de
Technische Daten
Steuerung: Gildemeister EPL-2, EPL-2.2
Originalmonitor: 14'' CRT Farbe
Maschinen: CTX200, CTX400, CTX500, CTX600
Ersatzmonitor: SEM12-K / -F Gildemeister CTXxxx
Spannungsversorgung: 115/230 VAC
Anschluß: D-SUB15 Buchse
sichtbares Bild: 246x185 mm
Art.-Nr.:
10030971 SEM12-K
10030885 SEM12-F
