TFT-Ersatzmonitor für Sinumerik 820, 850, 880

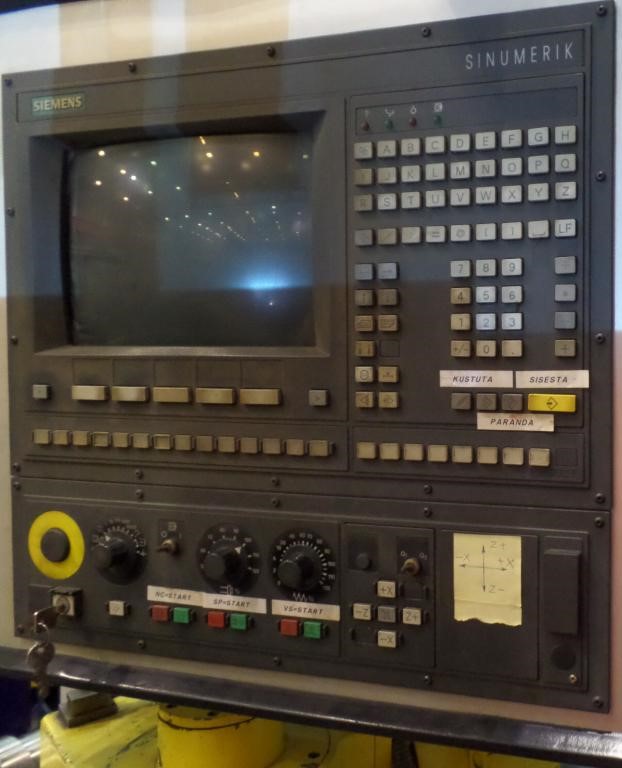

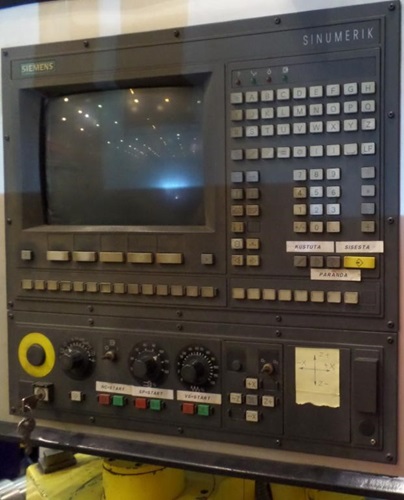

Bedienkonsolen
Kurzbeschreibung
Die Monitore SEM10-K werden als Ersatz von 12” Röhrenmonitoren an den Steuerungen Sinumerik-820, Sinumerik-850 und Sinumerik-880 von Siemens eingesetzt. Das Steuerungstiming ist voreingestellt, d.h. nach dem Anschluss ist der Monitor sofort betriebsbereit. Feineinstellungen können bei Bedarf über das On-Screen-Menü eingestellt werden. Die Anschlüsse für das Grafiksignal und die Spannungsversorgung sind kompatibel zur Steuerung, somit kann ein Austausch der Geräte sehr einfach erfolgen. Der Monitor wird an dem vorhandenen Chassis der Röhre befestigt und der Frontadapter, der die Krümmung der Bildröhre nachbildet, sitzt passgenau in dem Ausschnitt der Front des Bedienpultes. Die Standardmonitore sind mit einer entspiegelten Schutzscheibe ausgestattet, die eine frontseitige Schutzklasse von IP65 gewährleistet.
Ersatzmonitor

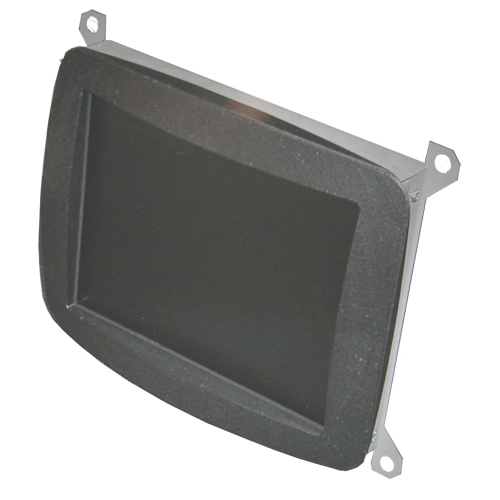

SEM10-K Ersatzmonitor Sinumerik 820-850-880
Kontakt
Telefon: +49 (0)2751-9209703
E-Mail: info@cnc-ersatzmonitor.de
Technische Daten

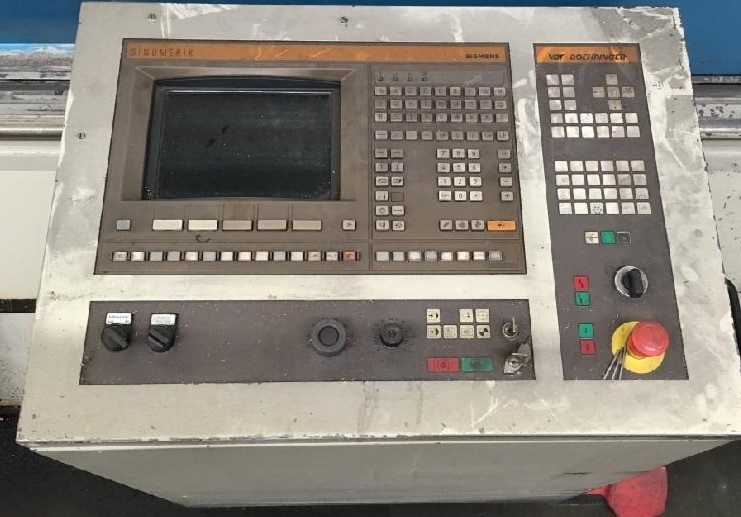

Steuerung: Siemens Sinumerik 820, 850, 880
Originalmonitor: 12'' CRT Farbe z.B. 6FX1126-1AA03, 6FX1154-8BB0, 6FC3261-1AC-Z, 6FX1154-8BB01, 6FC3988-7AH20, 6FC3988-7AM20, 6FC3561-1AC-Z, 6FC3801-0AC-Z, 6FC3561-1AC-Z-F, 6FC3988-7AG, 6FC3988-7AH12, 6FC3988-7AH13, 6FC3988-7AH14, 6FC3988-7AH11
Grafikkarte 6F11126-1AA03
Maschinen:
Ersatzmonitor: SEM10-K Sinumerik 820-850-880
Spannungsversorgung: 115/230 VAC
Anschluß: 10 poliger Pfostenstecker, 16 poliges Flachbandkabel, HD-SUB15 mitAdapter 3x BNC
sichtbares Bild: 211x158 mm
Art.-Nr.: 10030923
