TFT-Ersatzmonitor für Agie AC100
Bedienkonsolen

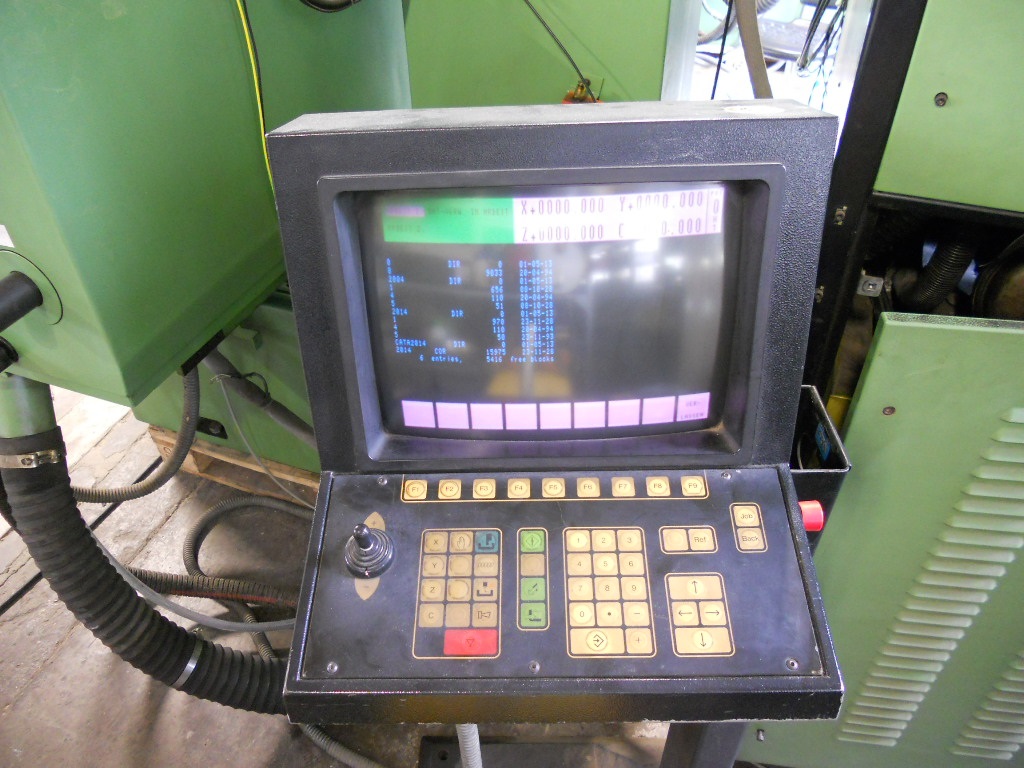

Agie-AC100

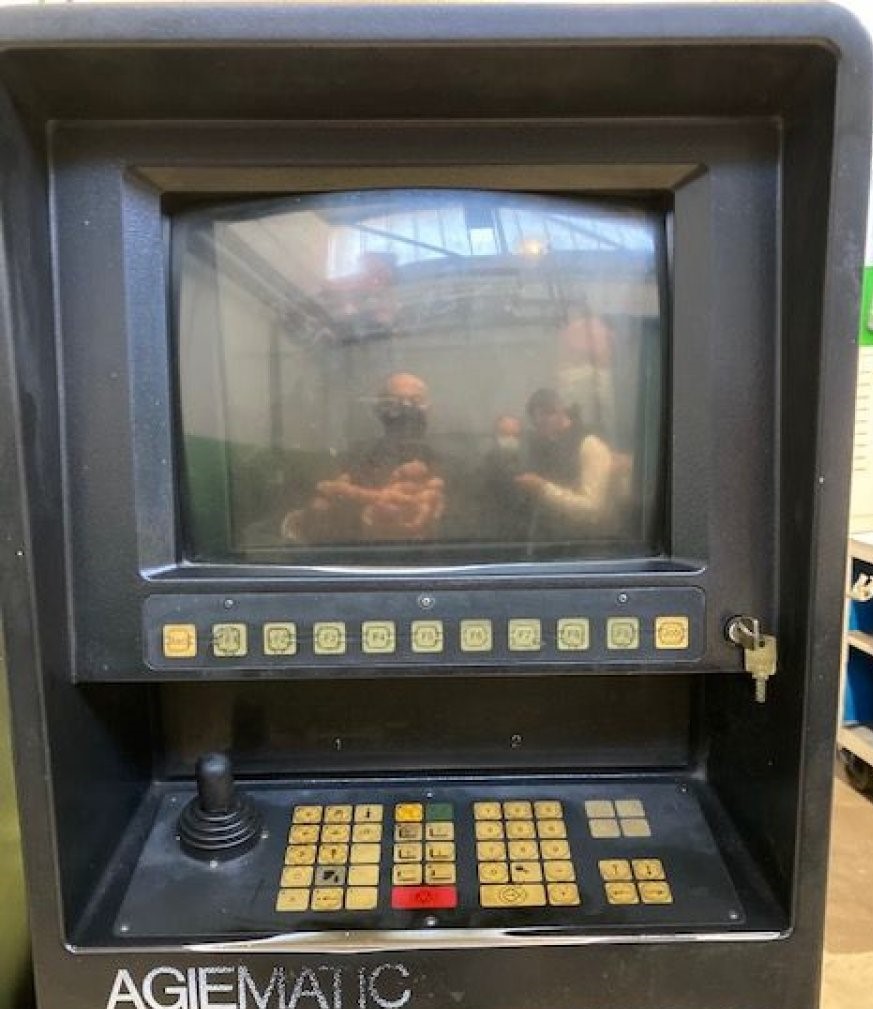

Agie-AC100-2
Kurzbeschreibung

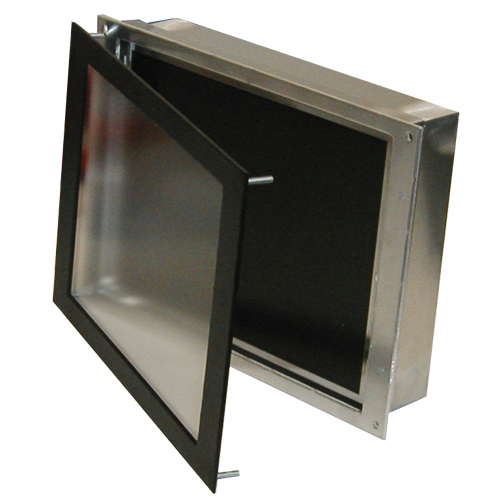

Die Monitore SEM12-F werden als Ersatz von 14” Röhrenmonitoren an Steuerung AC100, AGIEMATIC C von AGIE eingesetzt. Das Steuerungstiming ist voreingestellt, d.h. nach dem Anschluss ist der Monitor sofort betriebsbereit. Feineinstellungen können bei Bedarf über das On-Screen-Menü eingestellt werden. Die Anschlüsse für das Grafiksignal und die Spannungsversorgung sind kompatibel zur Steuerung, somit kann ein Austausch der Geräte sehr einfach erfolgen. Die TFT Monitore sind mit einer entspiegelten Schutzscheibe ausgestattet, die eine frontseitige Schutzklasse von IP65 gewährleistet. Der SEM12-F wird in den vorhandenen Ausschnitt der Bedienfront eingebaut. Die Fixierung des Gerätes erfolgt über ein 2-Frontplatten System. d.h es sind keine mechanischen Arbeiten an der Bedienfront auszuführen.

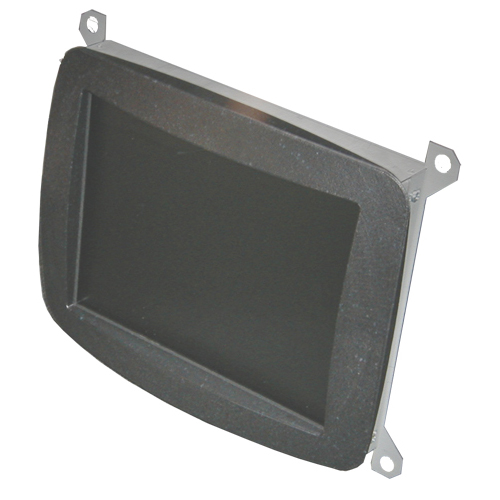

Der SEM12-K wird an dem vorhandenen Chassis der Röhre befestigt und der Frontadapter, der die Krümmung der Bildröhre nachbildet, sitzt passgenau in dem Ausschnitt der Front des Bedienpultes.
Ausnahme: Falls der Kunststoffrahmen um den Monitorausschnitt nicht entfernt werden kann, muß der Monitor SEM12-K eingesetzt werden.
Ersatzmonitore
SEM12-F-AGIE AC 100
SEM12-K-AGIE AC 100
Kontakt
Telefon: +49 (0)2751-9209703
E-Mail: info@cnc-ersatzmonitor.de
Technische Daten
Steuerung: Agie AC100, Agiematic C
Originalmonitor: 14'' CRT Farbe
Maschinen:
Ersatzmonitor: SEM12-F Agie AC100
Spannungsversorgung: 90-260VAC
Anschluß: D-SUB9 Buchse
sichtbares Bild: 246x185 mm
Art.-Nr.: 10030946
