Grafikkonverter mit VGA Ausgang
Grafikkonverter

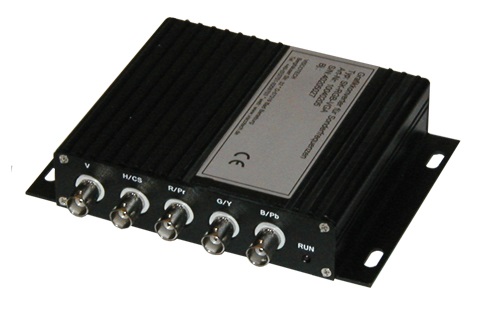

Grafikkonverter SK-RGB-VGA Front-1

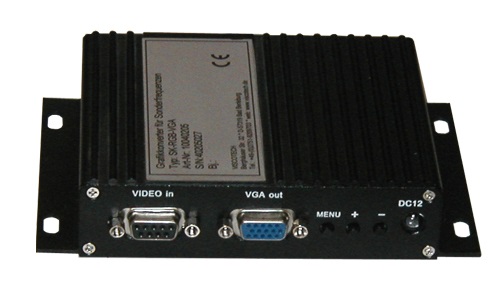

Grafikkonverter SK-RGB-VGA Front-2
Kurzbeschreibung
Der RGB/TTL-VGA Konverter wandelt Signale von älteren Grafikbaugruppen in Steuerungen (z.B. SPS) oder Grafikkarten in die gängigen Signaltimings nach dem VESA-Standard um, den PC-Monitore verarbeiten können. Da die Originalmonitore kaum noch oder zu sehr hohen Preisen zu beschaffen sind, ist der Einsatz des Konverters eine kostengünstige Alternative. Eingangseitig werden TTL-Signale (R,G,B,H,V) sowie analoge RGB-Signale (Rot, Grün, Blau) mit getrennten Synchronisationssignalen, Composite-Sync und Sync auf Grün unterstützt. Über den VGA-Ausgang können die auf dem Markt erhältlichen Standardmonitore angeschlossen werden und die Zukunftsicherheit ist gewährleistet. Das Eingangssignal kann über Tasten am Konverter (On-Screen-Menü) auf das Ausgangssignal eingestellt werden.
Kontakt
Telefon: +49 (0)2751-9209703
E-Mail: info@cnc-ersatzmonitor.de
Technische Daten
Eingänge: 5xBNC (analog), 9pol. D-SUB (TTL)
Eingangsfrequenzen: 15 - 75 kHz, 50-75Hz
Ausgänge: VGA über HD-SUB15 Buchse
Ausgangsauflösungen: 640x480, 800x600
Spannungsversorgung: 12VDC, 100 - 240VAC über Netzteil im Lieferumfang
Gehäuse: robustes Aluminiumgehäuse
Abmessungen: 147mm x 100mm x 27mm
Art.-Nr.: 10040205
