Universalmonitore als Ersatz für 12" Röhre
SEM10-K / SEM10-F Monitor für Montage im Röhrengehäuse

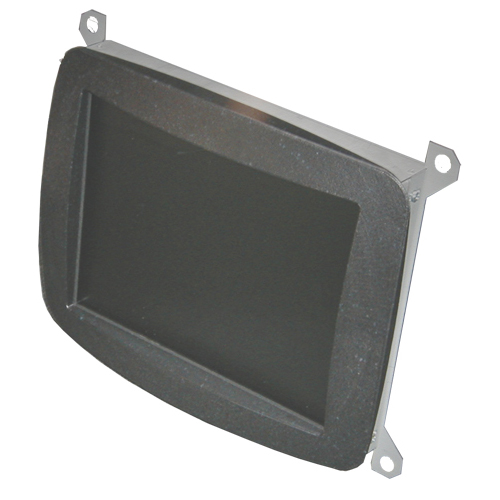

SEM10-K Monitor mit Krümmungsadapter für Bedienpult ohne Schutzscheibe

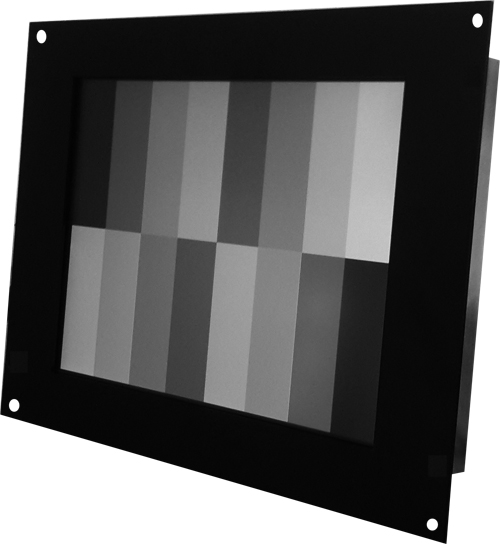

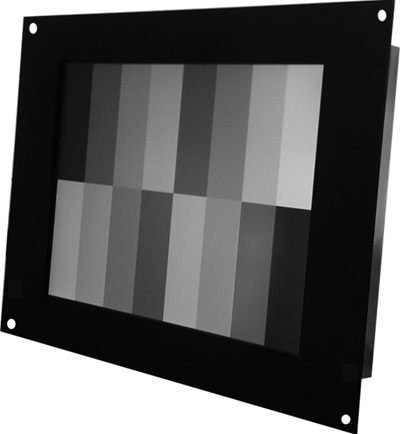

SEM10-F Monitor für Bedienpult mit vorhandener Schutzscheibe
Kurzbeschreibung
Die Monitore SEM10-F und SEM10-K können als Ersatzmonitore für Röhrenmonitore / CRT in Bedienpulten eingesetzt werden. Die Monitore werden an älteren Steuerungssystemen wie z.B. CNC Maschinen, Verpackungsanlagen oder Spritzgussmaschinen eingesetzt. Eine große Anzahl von Timings verschiedener Steuerungen ist implementiert, bei unbekannten Systemen kann über das Einstellmenü (OSD) der Monitor auf die Grafikbaugruppe eingestellt werden. Die Montage erfolgt im Röhrengehäuse an den kompatiblen Befestigungspunkten der Röhre. Der Austausch kann schnell und einfach auch ohne spezielle elektrische Kenntnisse vorgenommen werden.
Der SEM10-F-CRT wird für Bedienpulte verwendet, die bereits eine Schutzscheibe integriert haben. Falls keine Scheibe vorhanden ist wird der SEM10-K mit dem Krümmungsadapter eingesetzt.
Kontakt
Telefon: +49 (0)2751-9209703
E-Mail: info@cnc-ersatzmonitor.de
Technische Daten
Originalmonitor: 12" Röhrenmonitor
Ersatzmonitor: SEM10-F-CRT (Schutzscheibe im Bedienfeld vorhanden) oder SEM10-K
Spannungsversorgung: 12VDC, 24VDC oder 230VAC
Anschluß: HD-SUB15 (VGA analog), D-SUB9 (TTL)
sichtbares Bild: 211mm x 158mm
Art.-Nr.:
1030603 SEM10-K
1030702 SEM10-F-CRT-farbe
1030711 SEM10-F-CRT-monochrom
Monitoranfrage

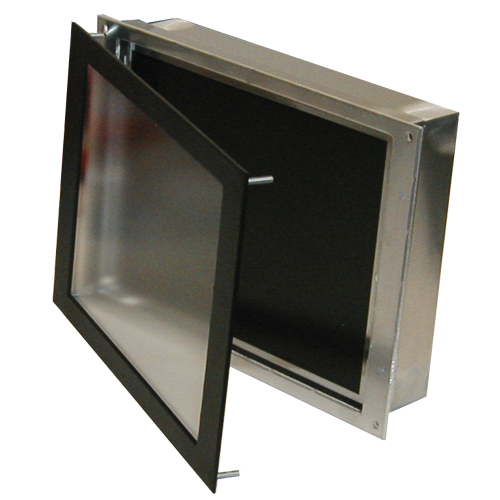

SEM10-F Monitore mit doppelter Frontplatte
SEM10-F doppelte Frontplatte
Kurzbeschreibung
Die Monitore SEM10-F können als Ersatzmonitore für Röhrenmonitore / CRT an älteren Steuerungssystemen z.B. CNC Maschinen, Verpackungsanlagen oder Spritzgussmaschinen eingesetzt werden. Eine große Anzahl von Timings verschiedener Steuerungen ist implementiert, bei unbekannten Systemen kann über das Einstellmenü (OSD) der Monitor auf die Grafikbaugruppe eingestellt werden. Die TFT -Monitore werden in den vorhandenen Ausschnitt der Bedienfront eingebaut. Die Fixierung des Gerätes erfolgt über ein 2-Frontplatten System, d.h. es sind keine mechanischen Arbeiten an der Bedienfront auszuführen.
Kontakt
Telefon: +49 (0)2751-9209703
E-Mail: info@cnc-ersatzmonitor.de
Technische Daten
Originalmonitor: 12" Röhrenmonitor
Ersatzmonitor: SEM10-F-doppelt klein oder groß
Spannungsversorgung: 12VDC, 24VDC oder 230VAC
Anschluß: HD-SUB15 (VGA analog), D-SUB9 (TTL)
sichtbares Bild: 211mm x 158mm
Abmessung Frontplatten:
Frontplatte klein: 267 x 197 x 3mm
Frontplatte groß: 276 x 206 x 3mm
Monitorausschnitt: min. 256mm x 186mm
Art.-Nr.:
1030701 SEM10-F doppelte Front, klein
1030710 SEM10-F doppelte Front, groß
